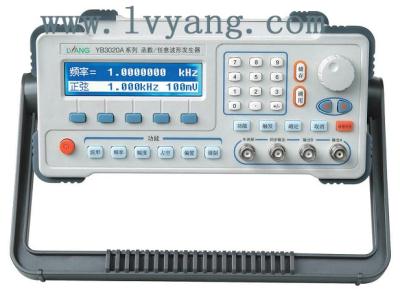

函数/任意波形发生器

点击放大

公司名称宁波鄞州冠达商贸有限公司

产品型号YB3000A

产品简介

采用了DDS直接数字合成技术和可编程器件设计技术，

集成度高，可靠性好：

实行了内置单片机智能化全数字控制，滚动菜单指示：

线性和对数扫频、FSK、ASK、PSK、BURST猝发、AM、

FM. PM：

双通道独立输出（方便做李沙音图形实验），可外测频达

100MHz：

猝发模式具有相位连续调节功能：

可输出用户自行定义的任意波形发生(AWG)功能，配套任

意波形编辑软件：

详细说明

		YB3005A	YB3010A	YB3015A	YB3020A	YB3030A	YB3040A
波形种类		正弦波、方波、三角波、脉冲波、升斜波、降斜波、随机噪声、SIN(x)x、升指数、降指数、任意波1、任意波2、任意波3、任意波4等
频 率 特 性	正弦波	1μHz~ 5MHz	1μHz~ 10MHz	1μHz~ 15MHz	1μHz~ 20MHz	1μHz~ 30MHz	1μHz~ 40MHz
	方波	1μHz~ 5MHz	1μHz~10MHz
	其他波形	1μHz~10MHz
	最高分辨率	8位数显或0.1μHz
	长期稳定度	50ppm
任 意 波  形	波形存贮长度	32k(32768)点
	幅度分辨率	14位(包括符号)
	采样速率	100MSa/s
	掉电保护存贮器	4个32k波形
信 号 特 征	方波升降时间	≤20ns
	方波过冲	≤5%
	方波不对称性(1kHz)	＜1%
	脉冲波占空比 设定范围	0.1~99.9%(＜10KHz) 1%~99%(10kHz~100kHz) 3%~97%(＜1MHz)
	三角波、斜波线 性度(1kHz)	优于0.1%
输 出 A	幅度设定范围	2mVpp~20Vpp(高阻); 1mVpp~10Vpp(50Ω)				2mVpp~6Vpp(高阻); 1mVpp~3Vpp(50Ω)
	衰减误差(1kHz)	优于5%
	频率响应(1Vpp, 基准频率 1kHz)	优于5%
	设置比设定范围 (5Vpp以内)	-100%~100%
	输入阻抗	50Ω
输 出 B	波型	机内波形
	幅度	200mVpp~20Vpp(高阻); 100mVpp~10Vpp(600Ω)
	输出阻抗	600Ω
	频率范围	0.1Hz~20KHz
扫 频	类型	线性或对数
	方向	正或负
	视频/终频	1Hz~ 5MHz	1Hz~ 10MHz	1Hz~ 15MHz	1Hz~ 20MHz	1Hz~ 30MHz	1Hz~ 40MHz
	时间设定范围	10ms~40s
FSK、 PSK、 ASK、BURST 猝发	脉冲、间隔	10μs~100s
	触发方式	内、外、单次
	载波频率	1Hz~仪器上限频率
	载波波形	机内波形
	相位	-360度~360度
	猝发脉冲数量	1~65535
调 幅	调制波形	任何内部波形
	调制频率	100mHz~10kHz
	调幅深度	0%~100%
	源	内部/外部
调 频	载波波形	任何内部函数波形
	调制频率	100mHz~10kHz
	频率偏移设定范围	1Hz~ 5MHz	1Hz~ 10MHz	1Hz~ 15MHz	1Hz~ 20MHz	1Hz~ 30MHz	1Hz~ 40MHz
	源	内部
调 相	载波波形	正弦波、方波
	调制频率	100mHz~10kHz
	最大相位偏移	360度
	源	内部
频 率 计	测频范围	1Hz~100MHz
	输入信号	＞100mV
存储特性	存储、调用	20个
物 理 特 性	电源电压	AC 200V±10%；50Hz±5%
	外形尺寸	95H×245W×340D(mm)
	质量	约2kg
